Válvulas Borboleta |
|
|
 |
Válvulas Borboleta de alta performance
Vantagens:
● Tecnologia Alemã, as mais duráveis do mercado
● Válvulas leves e de fácil instalação
● Válvula com duplo excêntrico de alta precisão garantindo elevada vida útil
● Vedação absoluta (estanques)
● Acionamento rápido e seguro
● Livres de manutenção
Aplicações gerais:
No controle e bloqueio de fluidos neutros ou agressivos em altas pressões e temperaturas como aqueles encontrados na Indústria Química e Petroquímica; Indústria de geração de energia; Tanques e transporte de líquidos; Construção civil; Indústria naval. |
| |
»

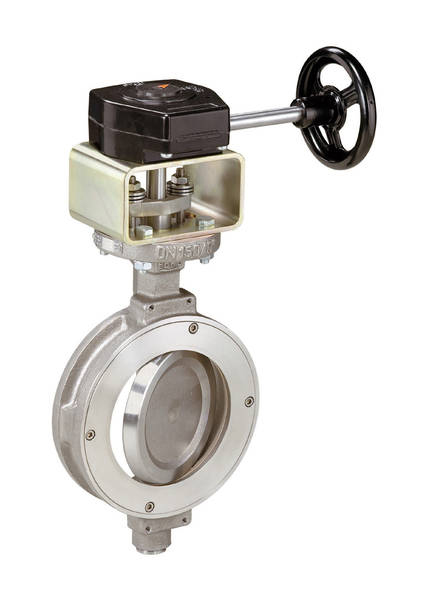

Válvulas Borboleta de alta performance HP 111 tipo Wafer (montagem entre flanges): |
| |
| |
|
A válvula HP 111 possui construção metálica duplo-excêntrica garantindo total confiabilidade de vedação estanque mesmo em condições extremas. É indicada para aplicações no controle e bloqueio de fluidos líquidos ou gasosos sob elevadas pressões e temperaturas, sendo extremamente competitiva em preço se comparada a válvulas de esfera e gaveta O corpo tipo wafer ou lug proporciona fácil instalação e manuseio. O disco e haste em mancal duplo-excêntrico elimina atritos durante o fechamento e abertura, elevando enormemente a vida útil da sede. |
Flanges: |
EN 1092 PN 10/16/25 e 40 até DN 150, EN 1092 PN 10/16/25 até DN 200 a 600 - ANSI B 16.5 Classe 150, MSS SP 44 classe 150, AWWA, BS e JIS; |
Face-a-face: |
API 609 tab.1; ISO 5752 série 20; EN 558 série 20; BS 5155 série 4; |
Diâmetros: |
DN 50 (2”) a DN 600 (24”); |
Materiais: |
Corpo em aço carbono WCB ou aço inox 316 (CF8M).
Disco em aço inox 316 (CF8M)Vedação em R-PTFE ou Inconel; |
Comando: |
Manual com volante; Pneumático ou Motorizado (top flange ISO 5211); |
Pressão de operação: |
≤ DN 150 Max. 40 bar; vácuo ˃ 10 E-2 mbar ;˃DN 150 Max. 25 bar; |
Temperaturas: |
-40°C a 450°C; |
| |
|
|
|
| |

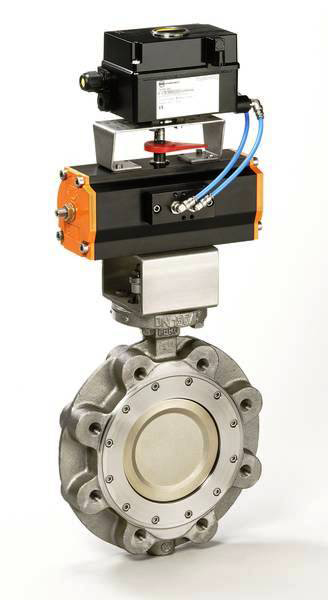

» Válvulas Borboleta de alta performance HP 114 tipo Lug corpo com furos roscados (montagem em final de tubulação): |
| |
| |
|
Conceito: Válvula de construção metálica duplo-excêntrica. Total confiabilidade da vedação mesmo em condições de altíssimas temperaturas e pressões. Aplicações no controle e bloqueio de fluidos líquidos ou gasosos – disco e haste em mancal duplo-excêntrico, vedação em dois sistemas de anéis disponíveis (vedação macia em R-PTFE e vedação metálica Inconel), corpo bipartido, instalação unidirecional, livre de manutenção, operação garantida por longos períodos mesmo quando submetida a altas freqüências de acionamento; |
Flanges: |
EN 1092 PN 10/16/25 e 40 até DN 150, EN 1092 PN 10/16/25 até DN 200 a 6;ANSI B 16.5 Classe 150, MSS SP 44 classe 150, AWWA, BS e JIS; |
Face-a-face: |
API 609 tab.1; ISO 5752 série 20; EN 558 série 20; BS 5155 série 4; |
Diâmetros: |
DN 50 (2”) a DN 600 (24”); |
Materiais: |
Corpo em aço carbono WCB ou aço inox 316 (CF8M).
Disco em aço inox 316 (CF8M). Vedação em R-PTFE ou Inconel; |
Comando: |
Manual com volante; Pneumático ou Motorizado (top flange ISO 5211); |
Pressão de operação: |
≤ DN 150 Max. 40 bar; vácuo ˃ 10 E-2 mbar˃DN 150 Max. 25 bar; |
Temperaturas: |
-40°C a 450°C; |
| |
|
|
|
| |

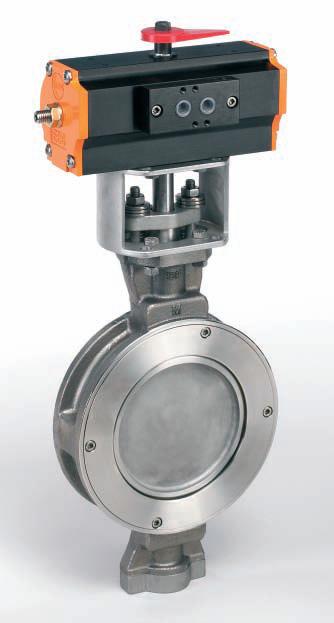

»Válvulas Borboleta de alta performance HP 111E tipo Wafer (montagem entre flanges): |
| |
| |
|
Conceito: Haste em duas partes para fornecer uma baixar perda de carga, já que a haste não interfere no escoamento. Válvula de construção metálica duplo-excêntrica FIRE SAFE BS 6755 PART 2. Total confiabilidade da vedação mesmo em condições de altíssimas temperaturas e pressões. Aplicações no controle e bloqueio de fluidos líquidos ou gasosos – disco e haste em mancal duplo-excêntrico, vedação em dois sistemas de anéis disponíveis (vedação macia em R-PTFE e vedação metálica Inconel), corpo bipartido, instalação unidirecional, livre de manutenção, operação garantida por longos períodos mesmo quando submetida a altas freqüências de acionamento; |
Flanges: |
EN 1092 PN 10/16/25 e 40 até DN 150, EN 1092 PN 10/16/25 até DN 200 a 600; ANSI B 16.5 Classe 150, MSS SP 44 classe 150, AWWA, BS e JIS; |
Face-a-face: |
API 609 tab.1; ISO 5752 série 20; EN 558 série 20; BS 5155 série 4; |
Diâmetros: |
DN 50 (2”) a DN 200 (8”) versão HP 114E; |
Materiais: |
Corpo em aço carbono WCB ou aço inox 316 (CF8M).
Disco em aço inox 316 (CF8M)Vedação em R-PTFE ou Inconel; |
Comando: |
Manual com volante; Pneumático ou Motorizado (top flange ISO 5211); |
Pressão de operação: |
Vide gráfico pressão x temperatura no respectivo catálogo; |
Temperaturas: |
-196°C a 550°C; |
| |
|
|
|
| |

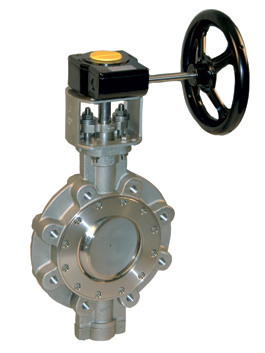

» Válvulas Borboleta de alta performance HP 114E tipo Lug corpo com furos roscados (montagem em final de tubulação): |
| |
| |
|
Conceito: Haste em duas partes para fornecer uma baixar perda de carga, já que a haste não interfere no escoamento. Válvula de construção metálica duplo-excêntrica FIRE SAFE BS 6755 PART 2. Total confiabilidade da vedação mesmo em condições de altíssimas temperaturas e pressões. Aplicações no controle e bloqueio de fluidos líquidos ou gasosos – disco e haste em mancal duplo-excêntrico, vedação em dois sistemas de anéis disponíveis (vedação macia em R-PTFE e vedação metálica Inconel), corpo bipartido, instalação unidirecional, livre de manutenção, operação garantida por longos períodos mesmo quando submetida a altas freqüências de acionamento; |
Flanges: |
EN 1092 PN 10/16/25 e 40 até DN 150, EN 1092 PN 10/16/25 até DN 200 a 600ANSI B 16.5 Classe 150, MSS SP 44 classe 150, AWWA, BS e JIS; |
Face-a-face: |
API 609 tab.1; ISO 5752 série 20; EN 558 série 20; BS 5155 série 4; |
Diâmetros: |
DN 50 (2”) a DN 200 (8”) versão HP 114E; |
Materiais: |
Corpo em aço carbono WCB ou aço inox 316 (CF8M).
Disco em aço inox 316 (CF8M). Vedação em R-PTFE ou Inconel; |
Comando: |
Manual com volante; Pneumático ou Motorizado (top flange ISO 5211); |
Pressão de operação: |
Vide gráfico pressão x temperatura no respectivo catálogo; |
Temperaturas: |
-196°C a 550°C; |
| |
|
|
|
| |
|
|
