Rotâmetros

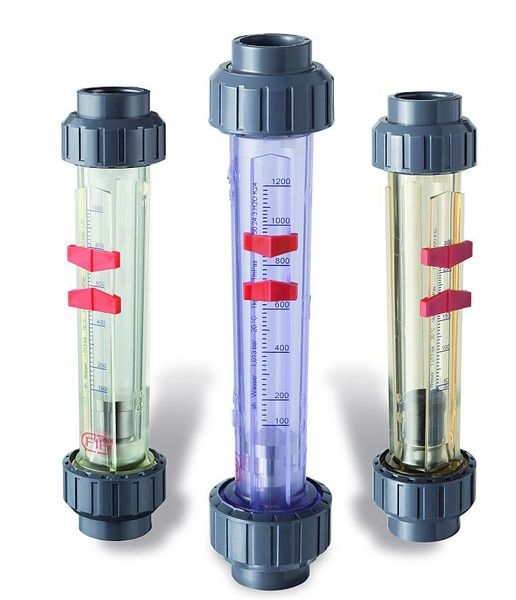

» Rotâmetros em termoplásticos de engenharia - EasyFlow:



A ELAN, para proporcionar pronto atendimento aos clientes, possui um estoque completo de rotâmetros fabricados na Alemanha pela SED Flow Control, da qual é distribuidora exclusiva para o Brasil. Os rotâmetros fabricados pela SED são produzidos em PVC, Trogamida e Polisulphon, que são termoplásticos de engenharia que possuem resistência química e mecânica muito superiores as do policarbonato e acrílico empregados nos rotâmetros encontrados hoje no mercado brasileiro.

Os rotâmetros EasyFlow operam de acordo com o principio de áreas variáveis onde um flutuador fica suspenso pela vazão do fluido dentro de um tubo cônico de polímero transparente. A posição vertical do flutuador dentro do tubo depende diretamente da vazão do fluido, conseqüência disto é que a vazão pode ser lida na escala graduada presente na parede externa do tubo. Os rotâmetros da série EasyFlow são adequados para a medição e o controle de fluidos líquidos ou gasosos, neutros ou agressivos, transparentes ou translúcidos, podendo ser conectados às tubulações por meio de conexões para cola, roscadas, flangeadas ou mesmo soldados. A série EasyFlow é compreendida de um grande número de combinações de diâmetros e comprimentos do rotâmetros para se adequar a qualquer tipo de fluido e faixa de vazão;

Características:
• Ampla faixa de escolha de escalas de medição.
• Grande número de conexões disponíveis para escolha.
• Oito diâmetros diferentes.
• Cinco comprimentos diferentes para o corpo do rotâmetro.
• Diferentes materiais plásticos para a construção do tubo (corpo).
• Diferentes materiais para o flutuador.
• Comprimentos de tubos intercambiáveis
• Alta flexibilidade e rápido prazo de entrega também para escalas especiais e soluções sob encomenda do cliente.
• Pode ser instalado radialmente em tubulações já existentes.
Faixa de medição para água:
1,5 l/h – 50.000 l/h;
Fluidos padrão:
Agua, 30% HCL, 30% NaOH, 50% NaOH, Ar;
Outros Fluidos:
Sob consulta;
Diâmetros nominais:
DN 10, 15, 20, 25, 32, 40, 50, 65;
Acessórios:
Fim de curso magnético.Transmissor contínuo magnético;
Classes de precisão:
Tipo 750: Classe 4 VDI/VDE 3513, Folha 2 - Tipo 700: Classe 2,5 VDI/VDE 3513, Folha 2;
Temperatura de operação:
-20 até 100ºC (de acordo com o material do tubo);
Pressão de operação:
6 bar até 15 bar (de acordo com o material do tubo).
