Válvulas de Retenção
|
 |
» Válvulas de Retenção de Portinhola RSK : (Material em Estoque) |
| |
| |
|
A válvula de retenção RSK pode ser instalada em qualquer posição, centrando-se pelo diâmetro externo do tubo. Possui face a face reduzido e são disponíveis também na versão com retorno por mola. A montagem é facilitada pelo suporte central e é livre de manutenção.
|
Diâmetro Nominal: |
|
Face-a-face: |
|
Flange: |
|
Estanqueidade: |
IN 3230 T3 BO, BN (Leakage Rate 1) - ISO 5208, Category 3 - API 598 Table 5 - ANSI B 16-104, Class VI;
|
Faixa de Temperatura: |
|
Material: |
- Corpo: Alumínio, AISI 304, AISI 316, Latão; PP, PVC, PVDF
- Disco: AISI 304, AISI 316; PP, PVC, PVDF
- Pinos: AISI 304, AISI 316;
- Vedações:NBR, FPM, EPDM, PTFE;
- Faixa de pressão: Máx. ∆P 10 bar .
|
| |
|
|
|
| |

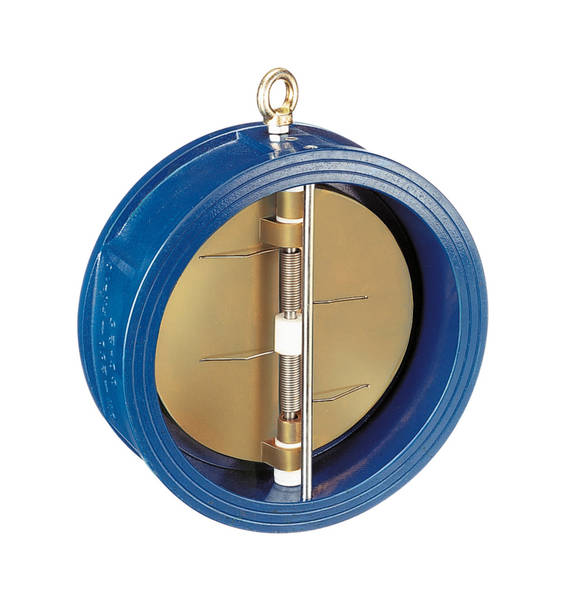

» Válvula de Retenção de Portinhola Dupla DC : |
| |
| |
|
A válvula de retenção de dupla portinhola é indicada para aplicações onde a perda de carga gerada por uma válvula de retenção de outro tipo seria muito grande. As duas portinholas geram uma área de escoamento maior reduzindo a perda de carga localizada na válvula.
|
Diâmetro Nominal: |
|
Face-a-face: |
DIN 3202-K3/ISO 5752 long;
|
Flange: |
DIN 2632/33 PN 10/16 - ANSI B 16.5, Class 150;
|
Superfície do flange: |
DIN 2526, Form A-E, ANSI RF;
|
Marcação: |
|
Estanqueidade: |
DIN 3230 T3, BN (Leakage Rate 1) - ISO 5208, Category 3 - API 598 Table - ANSI B 16-104, Class VI;
|
Padrão de uso: |
|
Faixa de Temperatura: |
0 °C to +130 °C (dependendo do fluido e da pressão);
|
Material:
| |
DC 1 |
DC 2 |
- Corpo: |
GG-25 |
GG-25 |
- Disco: |
Bronze |
Aço INOX |
- Eixo: |
Aço INOX |
Aço INOX |
- Molas: |
Aço INOX |
Aço INOX |
- Selo: |
NBR |
EPDM |
- Mancal: |
PTFE |
PTFE |
- Pressão de operação: |
16 bar |
16 bar |
|
|
|
|
| |
»Válvulas de Retenção em termoplástico: (Material em estoque) |
| |
| |
|
As válvulas de retenção tipo esfera e pistão totalmente construídas em termoplástico de engenharia são ideais para serem aplicadas no controle de fluidos corrosivos onde uma válvula metálica seria rapidamente atacada pela corrosão. O corpo pode ser feito de vários materiais de acordo com as características do fluido. Pode ser instalada em tubulações revestidas ou plásticas por meio de flanges, rosca, uniões ou cola. As válvulas de retenção possuem apenas uma única parte móvel o que as torna completamente livres de manutenção.
|
Diâmetro Nominal: |
|
Pressão Máxima: |
|
Meterial do Corpo |
PVC, C-PVC, Polipropileno e PVDF
|
Sedes |
|
Conexões |
Rosca BSP, Cola, Solda ou Flangeada
|
| |
|
|
 |
| |

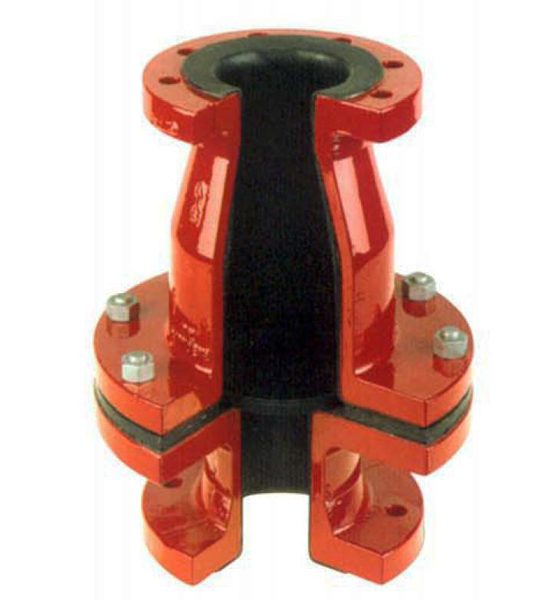

» Válvulas de Retenção de Diafragma TIPO N : |
| |
| |
|
A válvula de retenção tipo diafragma possui uma construção simples de apenas três peças e pode ser empregada em fluidos corrosivos e abrasivos. Pode receber revestimentos em diversos materiais de acordo com as características do fluido.
|
Diâmetro Nominal: |
DN 1” – DN 12” ; |
Material do corpo: |
Ferro fundido; |
Pressão máxima : |
100psi; |
Material do revestimento: |
Ebonite, borracha natural, Neoprene®, Butil, Hypalon, Vidro; |
Temperatura: |
-10ºC a 120ºC. |
| |
|
|
|
| |
» Válvula de Retenção de Esfera em Y : |
| |
| |
|
A válvula de esfera em Y permite o fluxo sem nenhuma obstrução através da válvula já que a esfera sobe em uma guia a 45º para fora da passagem do fluido. Esta válvula provê um grande coeficiente de vazão e uma vedação estanque do fluido na direção oposta. Podendo ser montada na posição horizontal ou vertical com fluxo ascendente;
|
Diâmetro Nominal: |
|
Pressão máxima admissível : |
|
Materiais de construção: |
- Corpo: Ferro Nodula revestido de PFA ;
- Tampa: Ferro dúctil;
- Diafragma: PTFE;
- Esfera: Glass-filled PTFE;
- Parafusos: Aço carbono B7.
|
| |
|
|
 |
| |
» Válvula de Retenção de Esfera Axial B202 : |
| |
| |
|
Esta válvula de retenção de esfera pode ser instalada na vertical com o fluxo ascendente e na horizontal graças ao design patenteado da sede. O corpo revestido permite a utilização com fluidos corrosivos;
|
Diâmetro Nominal: |
DN 1/2” – DN 6” ANSI 150;
|
Materiais de construção: |
- Corpo: Ferro dúctil revestido de PFA;
- Esfera: PTFE sólido;
- Parafusos: Aço carbono B7.
(Outros materiais sob encomenda)
|
| |
|
|
 |
| |
» Válvulas de Retenção de Pistão C202 : |
| |
| |
|
A válvula de pistão revestida possui uma mola de retorno que garante uma vedação automática contra o fluxo na direção reversa. Este modelo é especialmente indicado para linhas de baixa pressão e pode ser instalado em qualquer direção;
|
Diâmetro Nominal: |
DN 1/2” – DN 12” ANSI 150;
|
Materiais de construção: |
- Corpo: Ferro dúctil revestido de PFA;
- Pistão: PTFE;
- Suporte do pistão: PTFE;
- Sede: PTFE;
- Mola: Aço revestido de PTFE;
- Parafusos: Aço carbono B7.
(Outros materiais sob encomenda)
|
| |
|
|
 |
| |
» Válvulas de Retenção tipo Poppet : |
| |
| |
|
Válvulas tipo poppet são revestidas com polímeros para serem usadas em aplicações envolvendo fluidos corrosivos ou ultra puros. Elas são extremamente eficientes em prevenir o fluxo na direção oposta, vedando pressões diferenciais a partir de 0,03bar (0,5psi) e suportando pressões de até 19 bar (175psi). Como a válvula possui apenas uma peça móvel a necessidade de manutenção é muito pequena e como todas as partes da válvula que estão em contato com o fluido são revestidas de polímeros inertes a ocorrência de corrosão é virtualmente eliminada. A passagem para o fluido no interior da válvula é equivalente ao diâmetro do tubo, causando uma obstrução mínima para o fluxo. Outro problema eliminado é a existência de cavidades em que o fluido pode ficar retido;
|
Diâmetro Nominal: |
|
Material do corpo: |
|
Pressão máxima : |
|
Material do revestimento: |
PVDF, PFA, PTFE e polipropileno;
|
Material do pistão: |
|
Temperatura: |
Até 300ºC (dependendo do revestimento).
|
| |
|
|
 |
