Válvulas Borboleta

Válvulas Borboleta revestidas com PTFE

Vantagens:

● Tecnologia Alemã, as mais duráveis do mercado
● Vedação absoluta (estanques)
● Acionamento rápido com posições intermediárias de abertura
● Podem ser Instaladas em qualquer posição
● Livres de manutenção

Aplicações gerais:

Especialmente indicadas para o controle e bloqueio de fluidos altamente corrosivos ou tóxicos encontrados na Indústria Química de base e fina; Petroquímica; Tratamento de água e de efluentes; Indústria de geração de energia; Tanques e transporte de líquidos; Como: ácido sulfúrico, fosfórico, clorídrico, fluorídrico, nítrico, crômico, gás cloro úmido, soda cáustica, dióxido de cloro, hipoclorito de sódio e de cálcio,  sulfato de alumínio, cloreto férrico, etc.

» Válvulas Borboleta com disco e sede revestidos com PTFE - T 211-A  tipo Wafer


As vávulas borboleta EBRO-Armaturen são totalmente revestida com PTFE e apresentam uma espessura de PTFE igual ou maior a 3mm, o mínimo necessário para seja evitada a permeação de compostos químicos através da sede de PTFE. As sedes e o disco em PTFE passam por uma processo de usinagem de precisão antes da montagem da válvula para possibilitar o encaixe perfeito entre o disco e a sede, reduzindo o torque de operação e aumentando a vida útil da válvula, alem de proporcionar vedação completamente estanque sob pressões de até 16bar. O patenteado projeto da vedação da haste assegura total confiabilidade na aplicação em fluidos químicos altamente corrosivos ou tóxicos, alem de permitir que esta válvula borboleta atenda a todas as normas que envolvem o manuseio de substâncias tóxicas. A válvula Borboleta revestida com PTFE EBRO possui construção bipartida, pode ser instalada em qualquer posição e possui capacidade de bloquerar o fluxo em qualquer direção. A válvula borboleta é livre de manutenção e todos os materiais estão em conformidade com o FDA.
Flanges:
ANSI B 16.5 Classe 150, EN 1092 PN 10/16; MSS, AWWA, BS e JIS;
Face-a-face:
API 609 tab.1; ISO 5752 série 20; EN 558 série 20; BS 5155 série 4;
Diâmetros:
DN 50 (2”) a DN 300 (12”);
Materiais:
Corpo em ferro nodular GGG 40.3 (A395); aço inox 316 ou 316L. Disco revestido em PTFE espessura mínima de 3,0 mm. Sede em PTFE espessura mínima de 3,0 mm;
Comando:
Manual (alavanca e volante); Pneumático ou Motorizado (top flange ISO 5211);
Pressão de operação:
Max. 10 bar; versão especial até 16 bar; vácuo até 1mbar abs;
Temperaturas:
-40°C a 200°C;

Catálogo Valvula Borboleta PTFE
Válvula Borboleta Teflon

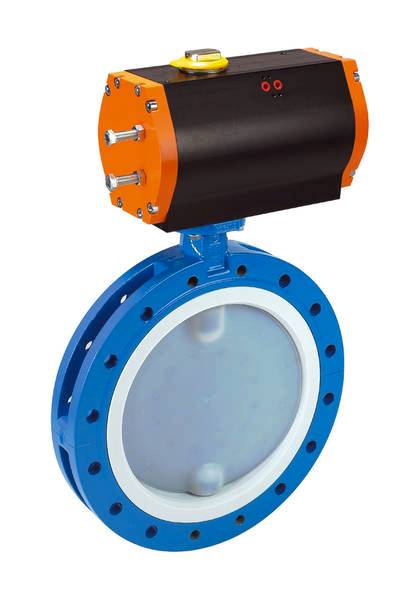

»Válvulas Borboleta com disco e sede revestidos com PTFE - T 212-A  com flange duplo:


Válvula borboleta totalmente revestida com PTFE. O patenteado projeto da vedação da haste assegura total confiabilidade na aplicação em fluidos químicos altamente corrosivos ou tóxicos – construção bipartida, vedação contra emissões fugitivas, corpo bipartido, instalação bidirecional, montagem em qualquer posição, livre de manutenção, materiais em conformidade com FDA;
Flanges:
ANSI B 16.5 Classe 150, EN 1092 PN 10/16; MSS, AWWA, BS e JIS;
Face-a-face:
API 609 tab.1; ISO 5752 série 20; EN 558 série 20; BS 5155 série ;
Diâmetros:
DN 350 (14”) a DN 900 (36”);
Materiais:
Corpo em ferro nodular GGG 40.3 (A395); aço inox 316 ou 316L. Disco revestido em PTFE espessura mínima de 3,0 mm. Sede em PTFE espessura mínima de 3,0 mm;
Comando:
Manual (alavanca e volante); Pneumático ou Motorizado (top flange ISO 5211);
Pressão de operação:
Max. 10 bar; versão especial até 16 bar; vácuo até 1mbar abs;
Temperaturas:
-40°C a 200°C;

Catálogo Valvula Borboleta Teflon
Válvula Borboleta Teflon

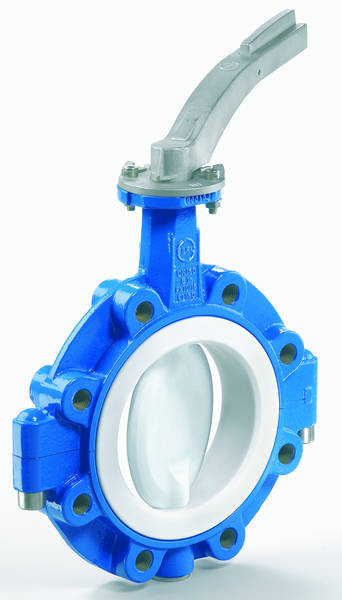

»Válvulas Borboleta com disco e sede revestidos com PTFE - T 214-A tipo Lug corpo com furos roscados (montagem em final de tubulação):


Válvula totalmente revestida com PTFE. O patenteado projeto da vedação da haste assegura total confiabilidade na aplicação em fluidos químicos altamente corrosivos ou tóxicos – construção bipartida, vedação contra emissões fugitivas, corpo bipartido, instalação bidirecional, montagem em qualquer posição, livre de manutenção, materiais em conformidade com FDA;
Flanges:
ANSI B 16.5 Classe 150, EN 1092 PN 10/16; MSS, AWWA, BS e JIS;
Face-a-face:
API 609 tab.1; ISO 5752 série 20; EN 558 série 20; BS 5155 série 4;
Diâmetros:
DN 50 (2”) a DN 300 (12”);
Materiais:
Corpo em ferro nodular GGG 40.3 (A395); aço inox 316 ou 316L. Disco revestido em PTFE espessura mínima de 3,0 mm. Sede em PTFE espessura mínima de 3,0 mm;
Comando:
Manual (alavanca e volante); Pneumático ou Motorizado (top flange ISO 5211);
Pressão de operação:
Max. 10 bar; versão especial até 16 bar; vácuo até 1mbar abs;
Temperaturas:
-40°C a 200°C;

Catálogo Valvula Borboleta Teflon
Válvula Borboleta Teflon
