Válvulas Sanitárias

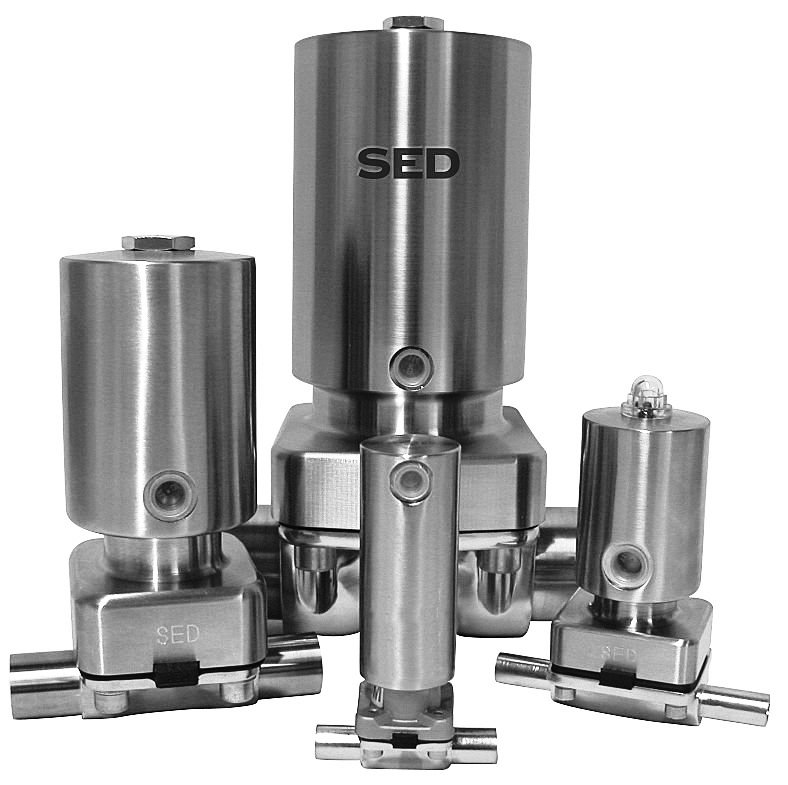

» Linha Steripur – Válvula sanitária asséptica pneumática totalmente em aço Inox:



Acionamento  Pneumático
Diâmetros  de  DN 8mm a 100mm (1/4” a 4")

Características:

  • Atuador em Inox de pistão duplo de alta performance (elevado número de ciclos)
  • Design  compacto, o diâmetro externo do atuador possui a mesma medida que o diâmetro do corpo da válvula.
  • Vantagens na montagem em corpos multi-vias e em manifolds.
  • Conexão do ar de acionamento no topo do cilindro atuador, longe da linha de processo.
  • A conexão do ar de acionamento pode ser montada em qualquer direção
  • Borda circunferencial no corpo da válvula, evita o acúmulo de fluido entre corpo e diafragma
  • Diafragma encapsulado com acoplamento flexível ao compressor (melhor vedação e vida útil maior)
  • Partes externas com design limpo e polido ideal para ambientes estéreis.
Opções:
  • Disponíveis com uma grande variedade de equipamentos de controle e sensores;
  • Autoclavável.
Função de controle (Fc.):
Acionada pneumaticamente; Normal fechada (NF): Fc. 1 & 4; Normal aberta   (NA): Fc. 2 & 5 ;
Direção (posição) da conexão de acionamento:
Em Fc. 4 & 5  alinhada com a direção do fluxo, standard. Nas funções Fc. 1 & 2, 90°C em relação ao fluxo;
Pressão máxima de trabalho:
Com descarga aberta (delta p = 100%); EPDM diafragma  até 10,0 bar (150 psi); PTFE diafragma 7,0 bar (100 psi);
OBS: As pressões podem variar de acordo com o tipo de válvula e diâmetro, vide as tabelas específicas de cada modelo. Pressões de trabalho mais altas podem ser conseguidas com o uso de outro modelos de atuadores, para maiores informações sobre soluções para pressões maiores consulte o nosso departamento técnico;
Temperatura máxima:
160°C (320°F) Dependendo da aplicação;
Pressão de acionamento:
Fc. 1 & 4            4,0 – 7,0 bar (60 - 100 psi);
Fc. 2, 3, 5 & 6    3,5 - 4,5  bar (50 -   65 psi);
Material do diafragma:
EPDM ou PTFE;
Material do corpo da válvula:
Aço inoxidável forjado 1.4435/ 316 L ASME/BPE; Aço inoxidável fundido 1.4435/ 316 L; Outras ligas;
Conexões diversas normas:
Solda de topo. Clamps e flanges. Conexões especiais;
Atuadores adequados para:
Válvulas de duas vias. Configurações soldadas. Corpos em T. Corpos multi-vias. Corpos para fundo de tanques.
  Catalogo
valvula sanitaria inox

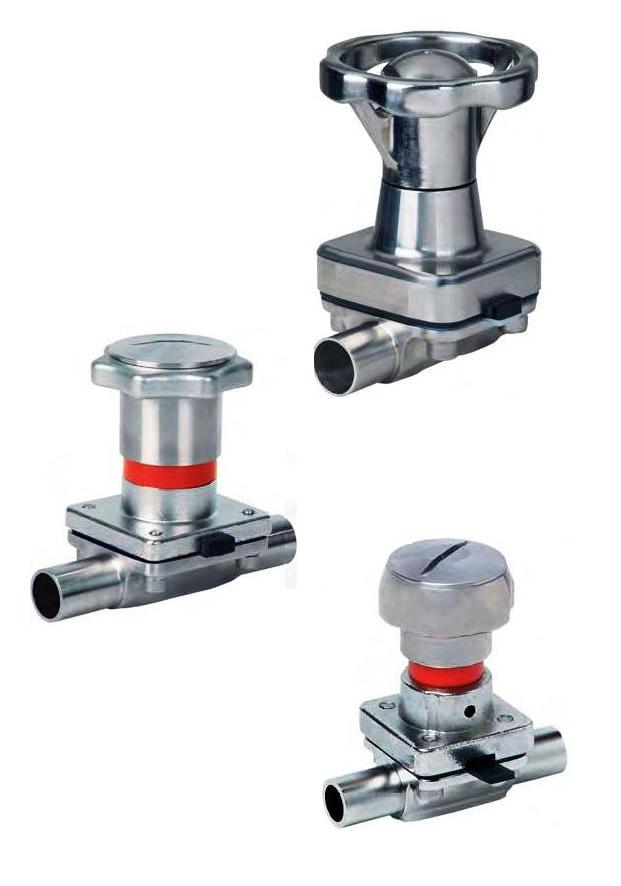

» Linha Steripur – Válvula sanitária asséptica manual totalmente em aço Inox:



Acionamento Manual:
Diâmetros de DN 8 a 100 (1/4” a 4”)

Características

  • Corpo, castelo e volante em aço inoxidável.
  • Autoclavável
  • Volante Ascendente e não ascendente
  • Castelo selado com indicador ótico
  • Limitador de curso ou de fechamento ajustável
  • Design  compacto, o diâmetro externo do atuador possui a mesma medida que o diâmetro do corpo da válvula.
  • Vantagens na montagem em corpos multi-vias e em manifolds.
  • Conexão do ar de acionamento no topo do cilindro atuador, longe da linha de processo.
  • A conexão do ar de acionamento pode ser montada em qualquer direção
  • Borda circunferencial no corpo da válvula, evita o acúmulo de fluido entre corpo e diafragma
  • Diafragma com acoplamento flexível ao compressor (melhor vedação e vida útil maior)
  • Diafragma encapsulado
  • Partes externas com design limpo e polido ideal para ambientes estéreis
Tipo de acionamento:
Operada manualmente;
Pressão máxima:
10 bar (150 psi);
Temperatura máxima:
Com descarga aberta (delta p = 100%); EPDM diafragma  até 10,0 bar (150 psi); PTFE diafragma 7,0 bar (100 psi);
OBS: As pressões podem variar de acordo com o tipo de válvula e diâmetro, vide as tabelas específicas de cada modelo. Pressões de trabalho mais altas podem ser conseguidas com o uso de outro modelos de atuadores, para maiores informações sobre soluções para pressões maiores consulte o nosso departamento técnico;
Temperatura máxima:
160°C (320°F) dependendo da aplicação;
Material do diafragma:
EPDM or PTFE;

Material do corpo:

Aço inoxidável forjado 1.4435/ 316 L ASME/BPE; Aço inoxidável fundido 1.4435/ 316 L;Outras ligas;
Conexão:
Solda de topo. Clamps e flanges Conexões especiais;
Atuador adequado para:
Válvulas de duas vias. Configurações soldadas. Corpos em T. Corpos multi-vias. Corpos para fundo de tanques.
  Catalogo
valvula sanitaria inox

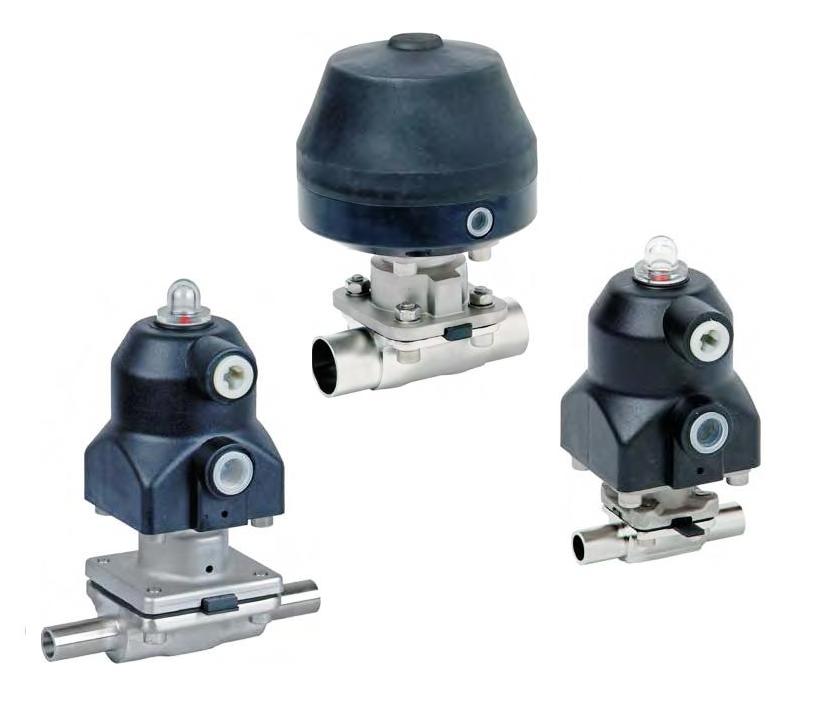

» Linha KMA – Válvula sanitária asséptica com corpo e parte intermediária em aço inoxidável e atuadores em termoplásticos de engenharia:



Acionamento pneumático
Diâmetros de DN 8 a 100 (1/4” a 4”)

Características:

  • Atuadores de pistão ou de membrana de alto desempenho em termoplástico de engenharia com parte intermediária de aço inoxidável.
  • A direção da conexão do ar de acionamento pode ser montada de acordo com a necessidade do cliente.
  • Borda circunferencial no corpo da válvula, evita o acúmulo de fluido entre corpo e diafragma
  • Diafragma com acoplamento flexível ao compressor (melhor vedação e vida útil maior)
  • Diafragma encapsulado
  • Indicador ótico
  • Disponível com uma grande gama de acessórios e equipamentos de controle.
Função de controle (Fc.):
Operada pneumaticamente; Normal fechada (NF): Fc. 1 e 4
Normal aberta (NA): Fc. 2 e 5Dupla ação (DA):Fc. 3 e 6;
Direção do ar de controle:
Em Fc. 1, 2 e 3   90° em relação ao fluxo (padrão);Em Fc. 4, 5 e 6   na direção do fluxo;
Pressão máxima de trabalho:
Descarga aberta (delta p = 100%); EPDM diafragma até 10 bar (150 psi); PTFE diafragma até 7 bar (100 psi);
OBS: Pressões de trabalho mais altas podem ser conseguidas com o uso de outro modelos de atuadores, para maiores informações sobre soluções para pressões maiores consulte o nosso departamento técnico.;
Temperatura máxima:
160°C (320°F) de acordo com a aplicação;
Pressão de acionamento:
Fc. 1 e 4           4 - 7 bar (60 - 100 psi);
Fc. 2, 3, 5 e 6   3,5 - 4,5 bar (50 - 65 psi);
Material do diafragma:
EPDM ou PTFE;
Material do corpo da válvula:
Aço inoxidável forjado 1.4435/ 316 L ASME/BPE; Aço inoxidável fundido 1.4435/ 316 L; Outras ligas;
Conexões diversas normas:
Solda de topo. Clamps e flanges. Conexões especiais;
Atuador adequado para:
Válvulas de duas vias. Configurações soldadas. Corpos em T.
Corpos multi-viasCorpos para fundo de tanques.
  Catalogo
valvulas sanitarias pneumaticas

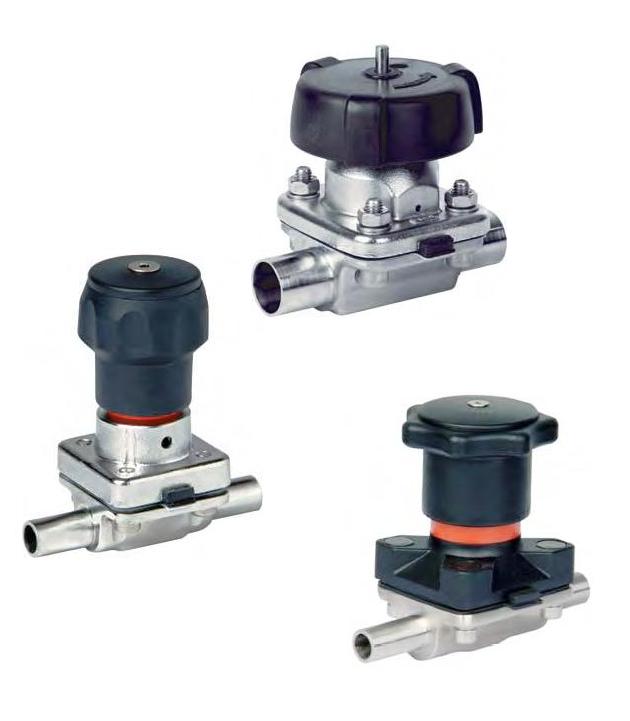

» Linha KMA – Válvula sanitária asséptica com corpo e castelo em aço Inox:



Acionamento manual
Diâmetros de DN 8 a 100 (1/4” a 4”)

Características:

  • Corpo e castelo em aço inoxidável e volante em termoplástico
  • Autoclavável
  • Borda circunferencial no corpo da válvula, evita o acúmulo de fluido entre corpo e diafragma
  • Diafragma com acoplamento flexível ao compressor (melhor vedação e vida útil maior)
  • Diafragma encapsulado
  • Castelo selado com indicador ótico
  • Limitador de fechamento ajustável
Tipo de controle:
Operada manualmente ;
Pressão máxima de trabalho:
10 bar (150 psi);
Temperatura máxima:
160°C (320°F) de acordo com a aplicação;
Material do diafragma:
EPDM ou PTFE;
Material do corpo da válvula:
Aço Inox forjado 1.4435/ 316 L  ASME/BPE; Aço Inox fundido 1.4435/ 316 L ; Outras ligas;
Conexões:
Solda de topo. Clamps e flanges Conexões especiais;
Atuador adequado para:
Válvulas de duas vias. Configurações soldadas. Corpos em T.
Corpos multi-vias. Corpos para fundo de tanques.
  Catalogo valvula sanitaria manual
valvula sanitaria

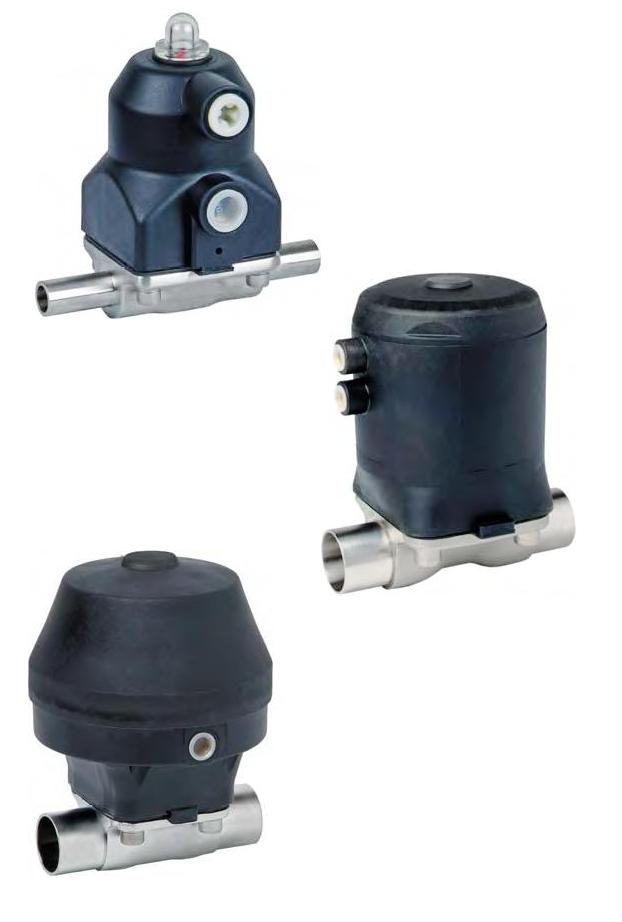

» Linha KMD – Válvula sanitária asséptica com corpo em Inox e atuador em plástico:



Acionamento pneumático
Diâmetros de DN 15 a 80mm (1/2” – 3”)

Características:

  • Atuador em termoplástico montado diretamentes sobre o corpo
  • Atuador com alta resistência a transferência de calor
  • Conexão do ar de acionamento a 90º da direção do fluxo
  • Diafragma encapsulado
  • Disponível com uma grande gama de acessórios e equipamentos de controle.
  • Borda circunferencial no corpo da válvula, evita o acúmulo de fluido entre corpo e diafragma
  • Diafragma com acoplamento flexível ao compressor (melhor vedação e vida útil maior)
Função de controle (Fc):
Operada pneumaticamente; Normal fechada (NF): Fc. 1; Normal aberta (NA): Fc. 2; Dupla ação (DA): Fc. 3 ;
Direção do ar de controle:
Em Fc. 1, 2 e 3   90° em relação ao fluxo (padrão);
Pressão máxima de trabalho:
Descarga aberta (delta p = 100%) ;


Pressões de trabalho mais altas podem ser obtidas com o uso de outro modelos de atuadores, para maiores informações sobre soluções para pressões maiores consulte o nosso departamento técnico.

Temperatura máxima:
Padrão 80°C (176°F); HS-Version 150°C (300°F); De acordo com a aplicação;
Pressão de acionamento:
Fc. 1  DN 15-50    4,5-6 bar (65-90 psi); Fc. 1  DN 65-80    4,5-7 bar (65-100 psi)Fc. 2 e 3  DN 15-80     4-5,5 bar (60-80 psi);
Material do diafragma:
EPDM ou PTFE;
Material do corpo da válvula:
Aço Inox forjado 1.4435/ 316 L  ASME/BPE; Aço Inox fundido 1.4435/ 316 L; Outras ligas;
Conexão:
Solda de topo. Clamps e flanges. Conexões especiais;
Atuadores adequados para:
Válvulas de duas vias soldadas. Configurações soldadas.

catalogo valvula sanitaria pneumatica
valvulas sanitarias

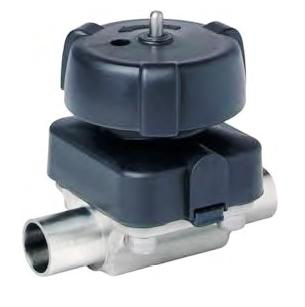

» Linha KMD – Válvula sanitária asséptica com corpo em Inox e atuador em plástico:



Acionamento manual
Diâmetro de DN 15 a 100mm (1/2” – 4”)

Características:

  • Atuador em termoplástico montado diretamente sobre o corpo da válvula
  • Atuador com alta resistência a transferência de calor
  • Conexão do ar de acionamento a 90º da direção do fluxo
  • Diafragma com acoplamento flexível ao compressor (melhor vedação e vida útil maior )
  • Borda circunferencial no corpo da válvula, evita o acúmulo de fluido entre corpo e diafragma
  • Disponível com uma grande gama de acessórios e equipamentos de controle
  • Atuador em termoplástico montado diretamente sobre o corpo da válvula

Função de controle (Fc):
Operada manualmente ;
Pressão máxima de trabalho:
Descarga aberta (delta p = 100%); 10 bar (150 psi); DN 65-100 diafragma PTFE 8 bar (120 psi);
Temperatura máxima:
Padrão 80°C (176°F); HS-Version 150°C (300°F). De acordo com a aplicação;
Material do diafragma:
EPDM ou PTFE;
Material do corpo da válvula:
Aço Inox forjado 1.4435/ 316 L  ASME/BPE; Aço Inox fundido 1.4435/ 316 L ; Outras ligas;
Conexões:
Solda de topo. Clamps e flanges. Conexões especiais;
Atuador adequado para:
Válvulas de duas vias. Configurações soldadas.
  catalogo valvula sanitaria
